مقدمه
در دنیای تهویه مطبوع، یکی از مهم‌ترین ابزارها برای طراحی و تحلیل شرایط هوا، نمودار سایکرومتریک است. این نمودار به مهندسان و طراحان کمک می‌کند تا پارامترهایی مانند دما، رطوبت نسبی و انرژی نهان و محسوس هوا را بررسی کنند. در این مقاله، به زبان ساده توضیح می‌دهیم که نمودار سایکرومتریک چیست و چه کاربردی در سیستم‌های تهویه مطبوع دارد.
نمودار سایکرومتریک چیست؟

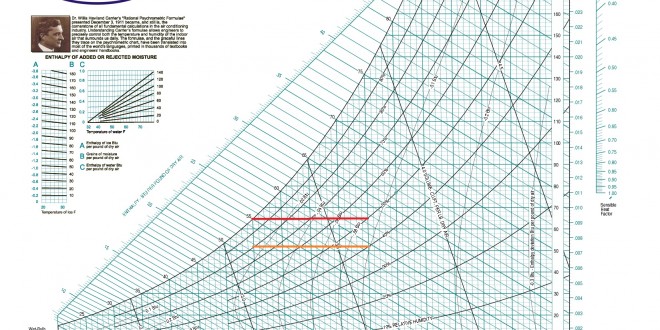

نمودار سایکرومتریک (Psychrometric Chart) یک ابزار گرافیکی است که ویژگی‌های ترمودینامیکی هوا-آب را نمایش می‌دهد. مهم‌ترین پارامترهایی که روی این نمودار دیده می‌شوند عبارتند از:
• دمای خشک (Dry Bulb Temperature)
• دمای مرطوب (Wet Bulb Temperature)
• رطوبت نسبی (Relative Humidity)
• نقطه شبنم (Dew Point Temperature)
• حجم مخصوص (Specific Volume)
• آنتالپی (Enthalpy)
چرا نمودار سایکرومتریک در تهویه مطبوع اهمیت دارد؟
در طراحی سیستم‌های سرمایشی و گرمایشی، باید شرایط آسایش حرارتی افراد فراهم شود. این کار تنها با بررسی همزمان دما و رطوبت هوا امکان‌پذیر است. نمودار سایکرومتریک به مهندسان کمک می‌کند تا:
• شرایط هوای خارج و داخل را تحلیل کنند
• میزان سرمایش و گرمایش مورد نیاز را محاسبه کنند
• تجهیزات مناسب مثل چیلر، فن کویل یا داکت اسپلیت را انتخاب کنند.
کاربردهای نمودار سایکرومتریک در تهویه مطبوع
1. تحلیل شرایط طراحی
با استفاده از این نمودار می‌توان شرایط هوای خارج (مثلاً تابستان تهران یا زمستان مشهد) و شرایط مطلوب داخل ساختمان (مثلاً ۲۴ درجه سانتی‌گراد و رطوبت ۵۰٪) را مشخص کرد.
2. محاسبه بار سرمایشی و گرمایشی
یکی از مهم‌ترین کاربردهای نمودار سایکرومتریک، محاسبه بار سرمایشی و گرمایشی ساختمان است. این نمودار امکان تفکیک انرژی محسوس و نهان را فراهم می‌کند تا ظرفیت تجهیزات تهویه به‌درستی انتخاب شود.
3. بررسی فرآیندهای تهویه مطبوع
• گرمایش هوا: افزایش دما بدون تغییر رطوبت
• سرمایش هوا: کاهش دما، گاهی همراه با رطوبت‌گیری
• رطوبت‌زنی: افزودن بخار آب به هوا
• رطوبت‌گیری: کاهش بخار آب از طریق سرمایش یا تجهیزات رطوبت‌گیر
• اختلاط هوا: ترکیب جریان‌های هوای مختلف برای رسیدن به شرایط مطلوب
4. انتخاب تجهیزات تهویه
با اطلاعات به‌دست‌آمده از نمودار سایکرومتریک می‌توان ظرفیت کویل‌های سرمایش، گرمایش و رطوبت‌گیر را مشخص کرد.
ناحیه آسایش حرارتی روی نمودار
یکی از جذاب‌ترین بخش‌های نمودار سایکرومتریک، منطقه آسایش (Comfort Zone) است. در این ناحیه شرایط دما و رطوبت برای اغلب افراد مطلوب بوده و حس راحتی ایجاد می‌کند. مهندسان با کمک این نمودار تلاش می‌کنند شرایط هوای داخل را در این محدوده نگه دارند.
مثال کاربردی
فرض کنید هوای خارج در تابستان ۳۵ درجه سانتی‌گراد با رطوبت نسبی ۶۰٪ باشد. هدف این است که شرایط به ۲۴ درجه و ۵۰٪ رطوبت برسد. با رسم این دو نقطه روی نمودار، می‌توان محاسبه کرد که:
• چه مقدار سرمایش محسوس لازم است؟
• چه مقدار رطوبت‌گیری نیاز داریم؟
• و چه تجهیزاتی باید انتخاب شوند؟
سوالات متداول
- نمودار سایکرومتریک چه کمکی به مهندسان می‌کند؟
این نمودار به مهندسان کمک می‌کند تا شرایط واقعی هوا را تحلیل کرده و بهترین طراحی برای سیستم تهویه مطبوع را انجام دهند.
2.آیا بدون نمودار سایکرومتریک هم می‌توان سیستم تهویه طراحی کرد؟
امکان‌پذیر است، اما دقت و بهینه‌سازی طراحی به شدت کاهش پیدا می‌کند.
3. نمودار سایکرومتریک در چه سیستم‌هایی استفاده می‌شود؟
در تمامی سیستم‌های تهویه مطبوع از جمله چیلرها، هواسازها، فن کویل‌ها، داکت اسپلیت‌ها و روفتاپ پکیج‌ها استفاده می‌شود.
